波紋管切割機

研發背景

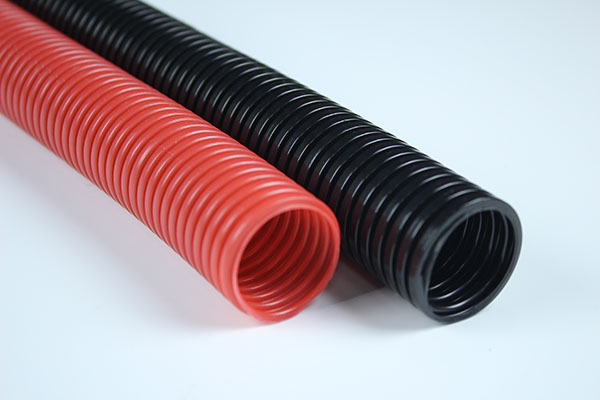

傳統手動波紋管切割機采用C型切割工具，使用時由于人工操作的誤差，有可能左右擺動造成切割不直，從而造成浪費，而且切割不平整的截面在對接時，也有可能造成密封不嚴等隱患，并且傳統手動波紋管切割機在切割軟質波紋管時，由于軟管在壓力的作用下發生變形，從而造成切割不準確，甚至無法切割。

本產品為解決手動波紋管切割機在切割軟管，軟管發生變形導致切割不準確的問題，和傳統C型手動切割工具存在人為操作誤差，導致切割不準確的問題，提出了一種手動波紋管切割機。

技術方案

一種手動波紋管切割機，包括多個連桿組件組成的圓環形框架，所述連桿組件包括中部鉸接在一起的第一連桿和第二連桿，第一連桿與下一個連桿組件的第二連桿的一端鉸接，第二連桿與下一個連桿組件的第一連桿的一端鉸接，所述框架外側設置有刀片。

框架外側還設置有用于頂住波紋管波峰內側的滾輪。

 連桿之間的較接結構采用可鎖定鉸接結構。

 連桿之間的可鎖定鉸接結構，包括連桿、螺栓和螺母，螺栓穿過連桿的通孔，并用螺母鎖緊。

 產品優勢：

本產品采用圓環形多連桿機構，可展開和折疊，展開時用連桿頂住波紋管波峰內側，撐住波紋管使波紋管不會變形，然后轉動切割機使刀片切割波紋管，使用方便，切割準確。

附圖說明

圖1本產品展開時的主視圖；圖2本產品折疊時的主視圖；圖3本產品圖1的A-A向剖視圖。

附圖標記：1-框架、101-第一連桿、102-第二連桿、2-刀片、3-滾輪、4-螺栓、5-螺母、6-波紋管。
